Контроллер DBC604 предназначен для дистанционного контроля извещателей в интегрированных комплексных системах безопасности на базе сервера с программным обеспечением Esmikko. DBC604 работает под управлением концентратора AX600 или IX600, подключается к нему с помощью шины RS485.
Контроллер совместим с любыми извещателями, имеющими релейные выходы. Адреса извещателей в шлейфе устанавливаются при помощи подключения адресных меток AUI с предустановленными адресами (от 1 до 30 включительно). Извещатели программно объединяются в группы зон, которые могут ставиться под охрану и сниматься с охраны вручную, автоматически по расписанию и/или при считывании карт пользователей.
Описание

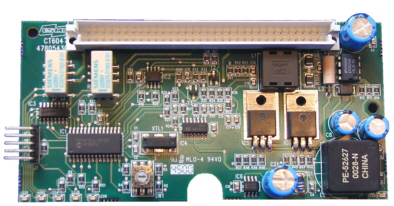

DBC604 состоит из унифицированного пластикового корпуса, плат подключения CT610 и управления CT604.
Для ввода кабелей внутрь корпуса предназначены 18 специальных мест (вводов) в верхней и средней частях корпуса, закрытые эластичным материалом. Каждый кабель рекомендуется вводить через небольшой прокол в отдельном вводе таким образом, чтобы эластичный материал плотно облегал и удерживал оплетку кабеля. Контроллер DBC604
Рис. Контроллер DBC604
Кабели подключаются к разъемам типа Krone платы CT610 с помощью специального инструмента, не требующего зачистки проводов. С помощью этого же инструмента проводники могут быть извлечены и вновь подключены.
Программа и параметры контроллера находятся во FLASH-памяти (сохраняются при отсутствии питания контроллера).
Монтаж
- Монтаж контроллера следует выполнять на стене в защищенном от свободного доступа месте. Допускается установка в запотолочном пространстве.
- Необходимо располагать контроллер внутри защищаемого помещения ближе к извещателям адресного шлейфа.
Интерфейсы подключения
- Шина RS485 для подключения к концентратору AX600 или IX600;
- Шина для подключения извещателей с адресными метками AUI (максимум 30 шт.);
- Вход источника питания (24 В пост. тока) ;
- Выход питания доп. оборудования (24 В пост. тока);
- Выходы питания извещателей (12 В пост. тока);
Два выхода реле (НЗК и НРК, 30 В / 1.5 А)
Индикаторы
Встроенные светодиоды индицируют состояние контроллера, что позволяет ускорить запуск и обслуживание системы. Индикация следующих состояний:- Реле 1 и 2 включены
- Прием и передача данных по шине RS485
- Прием и передача данных по шине AUI
- Питание (5 B) процессора платы CT601 в норме
Переключатели и перемычки
Поворотный переключатель адреса контроллера
DBC604 на шине RS485 (шестнадцатеричный код).
Перемычки для отключения/подключения:
• датчика вскрытия
• питания платы управления CT604
• согласующих резисторов шины RS485
